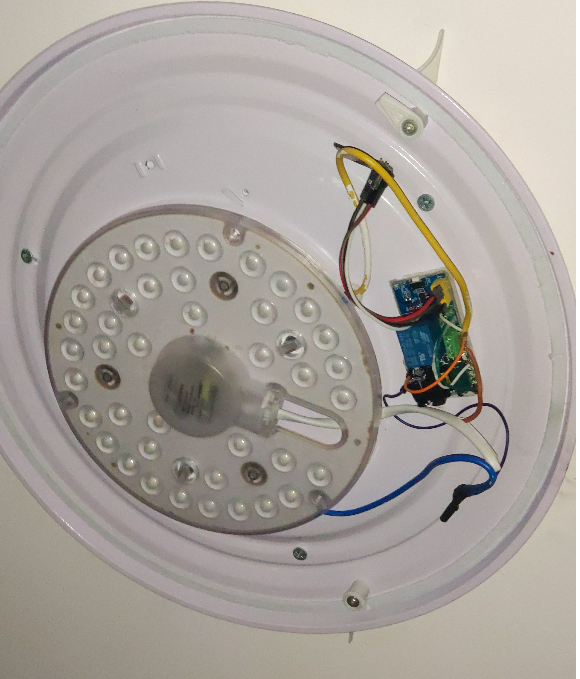

吸顶灯接入物联网

2020-03-06 476 阅读 0 评论 标签: none

文章导读

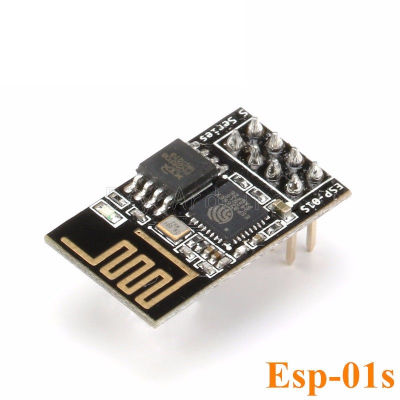

esp8266-01引脚图

(警告:强电接线请在断电情况下操作!)

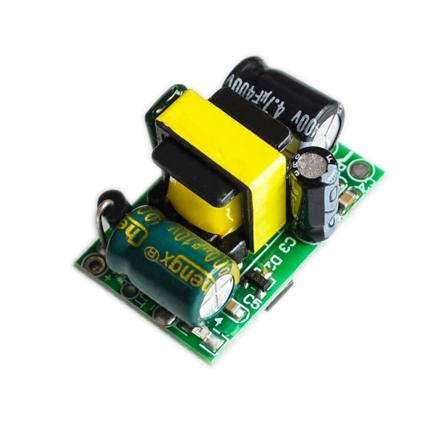

市电 电源模块
火线 ------------ L
零线 ------------ N

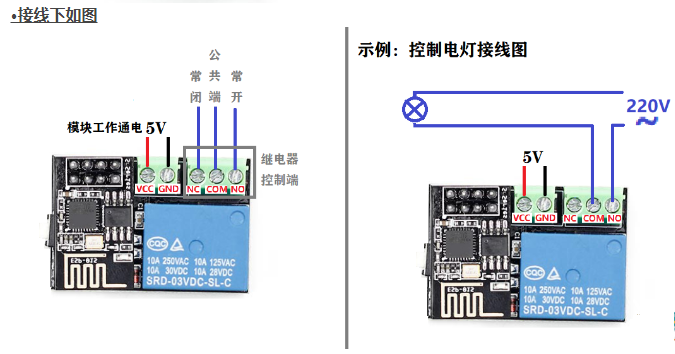

市电 继电器模块
火线 ------------ COM

市电 灯光模组
零线 ----------- N

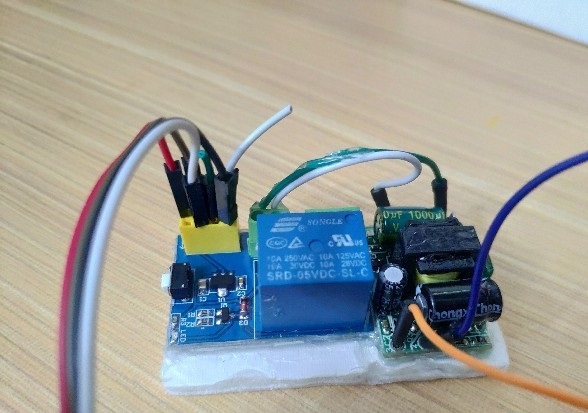

电源模块 继电器模块
out+ ----------------- 5v
out- ------------------ GND

继电器模块 灯光模组
NO ------------------ L

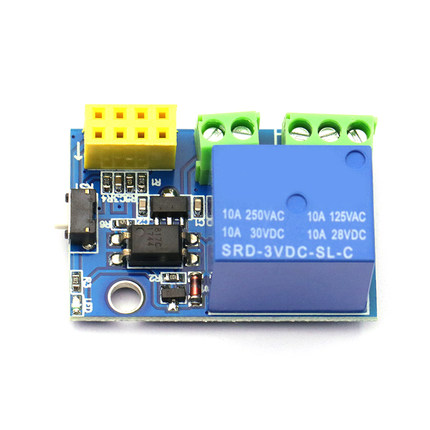

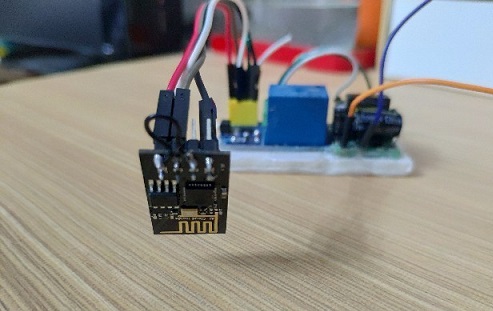

esp01 继电器模块插槽
VCC --------------- VCC

GND---------------GND

RX(GPIO3)---------GPIO0

RESET--------------RESET(可以忽略不接)

CH_PD-------------CH_PD

遥控器接线
电池+ ---- 开关 ---- 模块+

电池 — ------ 模块 —

(使用WIFI开发板可以忽略以上两行)

模块GPIO14 ---- 开灯按钮 ---- GND

模块GPIO12 ---- 关灯按钮 ---- GND

准备工作已好,期待快递到来
